电缆的基本定义和作用

通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。电缆具有内通电，外绝缘的特征。

       电缆主要应用于电力系统、信息传输和仪表系统，除了用来通电外，信息的传输也是电缆产品的第二个重要作用，比如市话电缆、光纤电缆、数据线等。

       电缆的主要分类有电力电缆、橡套线缆、通讯电缆、柔性防火电缆等

 电缆的种类繁多，在结构上也各有各的特点，今天只写常见的电力电缆的基本结构，其他种
的不常见，在以后的文章中再单独为大家整理。

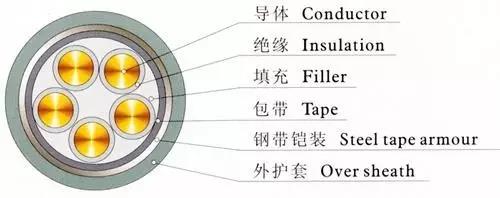

      电缆的基本结构就是上图所显示的，从里到外顺序依次是：导体（铜、铝）、绝缘层、绕包带层（绕包带、填充绳等）、护套。



        根据适用场合的需求不同，会在这个基本机构上添加其他的层面，比如需要增强电缆的机械强度和耐腐蚀强度，则需要在绕包层和外护套之间添加钢带铠装。



铠装电缆的基本结构

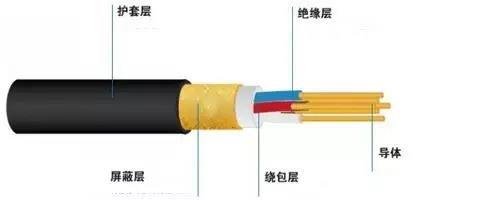

        在通讯控制电路中，屏蔽电缆的使用很常见，用来阻止外界电磁波的信号干扰，屏蔽电缆是在绕包层和外护套之间添加，屏蔽层常见的有铝箔、铜带、铜编织网等。



▲屏蔽电缆结构图



关于电缆标志标识



        在电缆护套上，我们能看到一组喷码，它们代表着不同的意义，用来辨别不同型号、不同规格、不同作用的电缆，那这组标识是随机顺序的吗？厂家可以自行决定吗？
       在GB/T标准中，我们能查阅到对电缆标识方面的描述：一个完整的电线电缆识别标志包括产地标志（制造厂名和商标）、功能标志（电缆的型号和规格、）长度标志。成品电缆的标志应字迹清楚、容易辨识、耐擦。

        标识的排列顺序并没有详细规定，一般的顺序为：米标-厂名和商标-规格-额定电压-型号-生产标准。
