控制电缆
发布时间：2019-06-29 15:24:53
控制电缆
control cable
（一）、执行标准
塑料绝缘和护套控制电缆执行GB/T9330-2008标准
（二）、产品特点、用途及特性
本产品适用于交流额定电压450/750V及以下控制、监控回路及保护线路等场合使用的控制电缆。氟
塑料绝缘和护套耐高温控制电缆采用聚全氟乙丙烯或改性聚四氟乙烯材料，具有使用广泛、耐油、耐水、
耐磨、耐酸碱及各种化学试剂（除氯仿外）、耐老化、不燃烧等优异性能。更适用于化工、石油、电力、
冶金等工矿企业在高温、低温及各种恶劣环境中作电器、仪表的连接线和自动控制系统的传输线。
1.交流额定电压U0/U:450/750V（其中：氟塑料绝缘耐高温控制电缆0.2~0.35 mm2U0/U:300/500V)
2.电缆导体的长期允许工作温度：聚氯乙烯绝缘和护套 70℃和105℃两种
聚乙烯绝缘和护套 70℃
交联聚乙烯绝缘 90℃
无卤低烟阻燃聚烯烃绝缘和护套 70℃
无卤低烟阻燃交联聚烯烃绝缘和护套 90℃和125℃两种
氟塑料绝缘和护套 200℃和260℃两种
3.低环境温度：聚氯乙烯绝缘和护套;固定敷设-40℃，非固定敷设-15℃；
氟塑料绝缘和护套：固定敷设-60℃，非固定敷设-20℃。
4.电缆的安装敷设温度：聚氯乙烯护套电缆不低于0℃；
氟塑料绝缘和护套不低于-25℃
5.敷设推荐的允许弯曲半径：非铠装、联锁或编织铠装电缆应不小于电缆外径的6倍
铜带屏蔽或钢丝缠绕铠装电缆应不小于电缆外径的12倍
氟塑料绝缘和护套材料电缆应不小于电缆外径的18倍

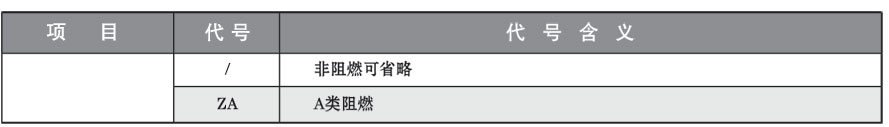

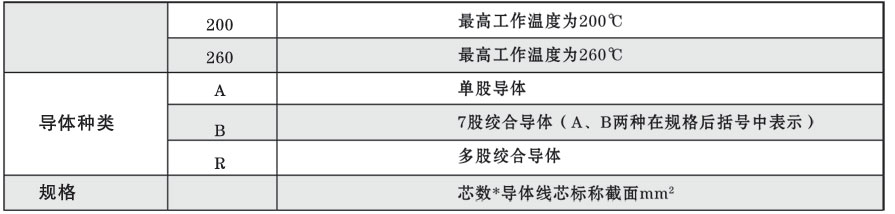

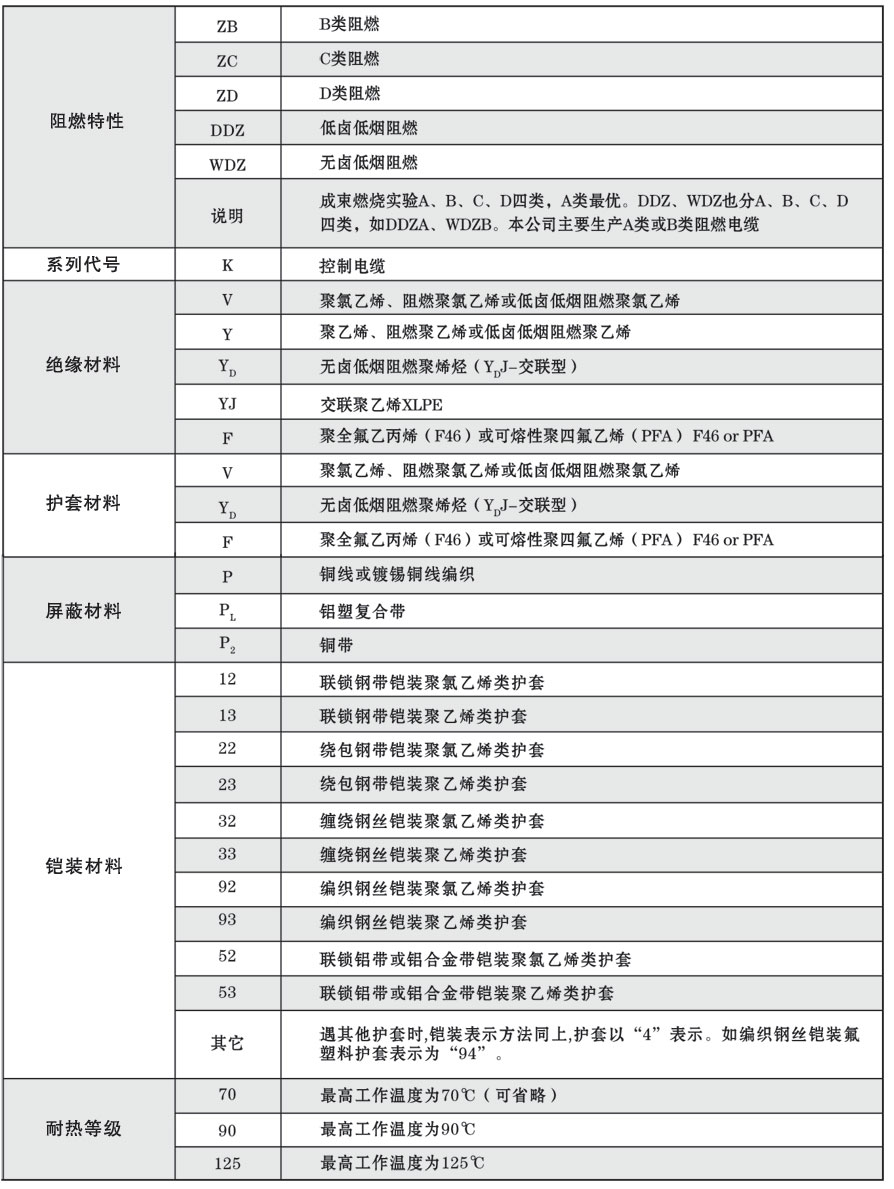

（三）、产品代号及含义
注：根据上述所例电缆型号说明，可以选择各种组合以满足需要。

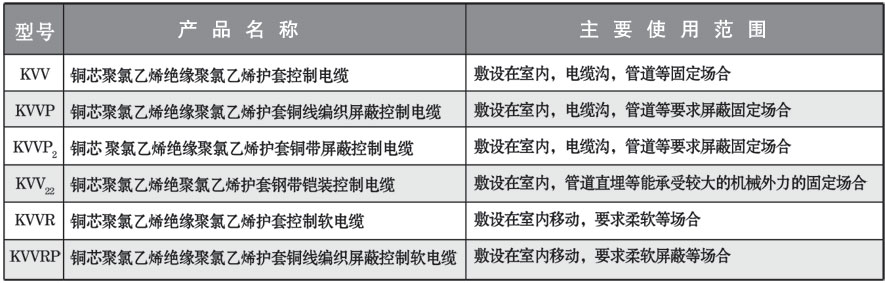

1.聚氯乙烯绝缘和护套控制电缆

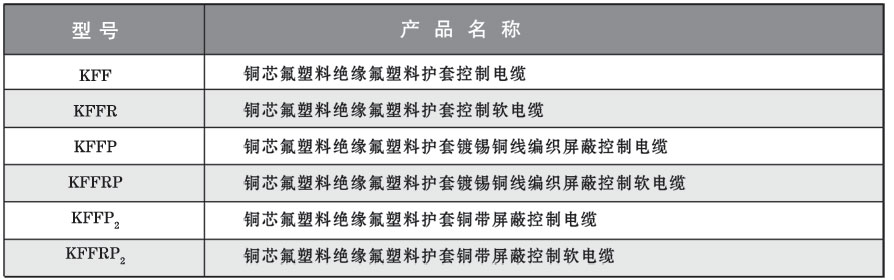

2.氟塑料绝缘和护套耐高温控制电缆

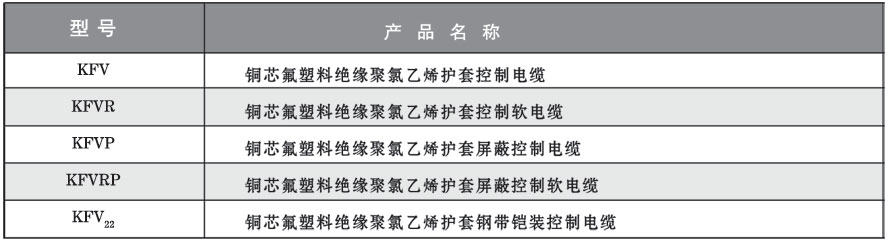

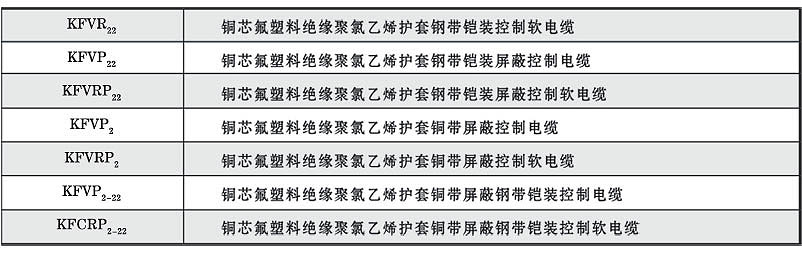

3.氟塑料绝缘聚氯乙烯护套控制电缆
注：氟塑料绝缘和护套聚氯乙烯护套控制电缆在芯数多，截面大的情况下代替氟塑料绝缘和护套耐高温
控制电缆，其适用情况与氟塑料护套电缆相仿，但使用温度及护套化学稳定性有所不及。

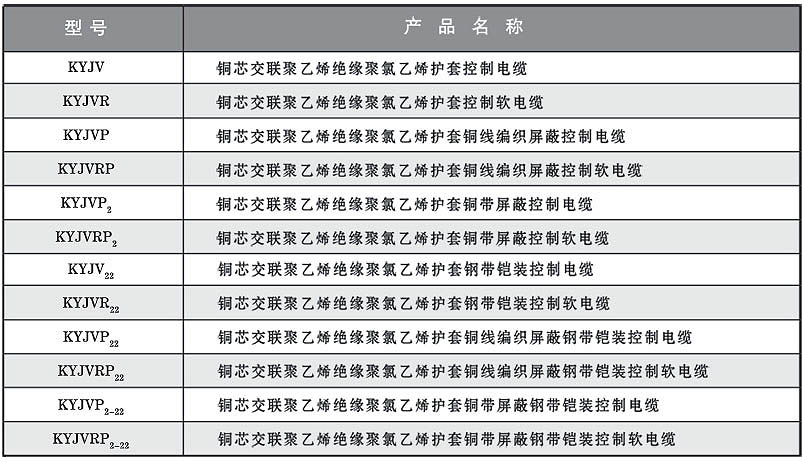

4.交联聚乙烯绝缘聚氯乙烯护套控制电缆
注：聚乙烯绝缘控制电缆以“Y”代替“YJ”即可。

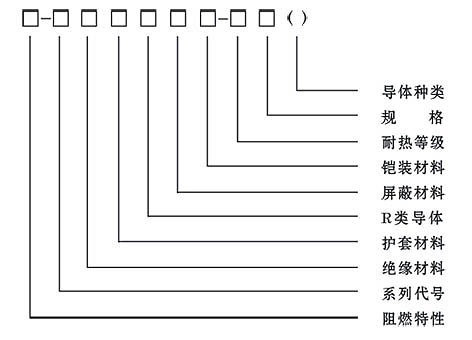

（四）、型号说明
（五）、主要技术指标
